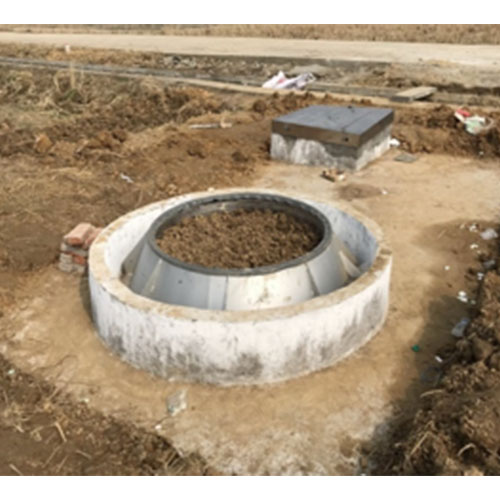

DJ-6211A大型野外全自動稱重式土壤蒸滲系統是研究生態系統中水分平衡、及其相關參數的一個重要系統，主要是針對水分在大氣、植物、土壤、土壤生物、地下水的運輸轉移過程，及發生的相互作用等農業、林業水分相關問題而研制。主要通過土壤稱重系統、監測系統和數據采集系統來研究柱狀土壤中水分運移、水分平衡等相關的影響因素。
系統介紹：DJ-6211A大型野外全自動稱重式土壤蒸滲系統是研究生態系統中水分平衡、及其相關參數的一個重要系統，主要是針對水分在大氣、植物、土壤、土壤生物、地下水的運輸轉移過程，及發生的相互作用等農業、林業水分相關問題而研制。主要通過土壤稱重系統、監測系統和數據采集系統來研究柱狀土壤中水分運移、水分平衡等相關的影響因素。
本蒸滲系統主要包括：1、土柱桶：尺寸可根據用戶需求定制；2、翻斗滲漏器：測量下滲水量；3、稱重單元：稱量土壤質量，根據質量變化和下滲水量，可以得出蒸發水量；4、土壤墑情測量單元：包括水分、水勢、溫度等測量指標；5、數據采集和存儲單元，數據遠程傳輸模塊；6、供電單元；7、蒸滲地下室：可根據用戶需要設計和建造。
系統概述：蒸滲系統是基于水量平衡原理直接測量地表蒸散的成組設備，能夠?qū)崿F(xiàn)降雨量、蒸發散量和排水量的精確測量；選配各種類型的傳感器，可用于研究水分特征曲線研究、生態恢復、小型模擬試驗、土壤水的流動性、土壤中物質的遷移、土壤的吸附作用及緩沖性、水平衡分析、滲濾液分析、地下水補給分析、物質運移、物質轉化研究、耕作方法研究、氣候研究、能量平衡研究、模擬試驗校正、水通量研究，地下水補給模擬研究，滲濾物的確定等。
系統特點：
完整的土壤蒸滲系統，適合農業生產、科研和水利測量等用途；
便于維護，適合野外長期監測；
測量精度高，無須人工參與；
集數據采集和無線通訊于一體，并具有圖表顯示功能；
數據采集密度可以自行設置；
支持交流 / 太陽能/電池供電方式；
可單站應用也可組網布點，無線數據傳輸；
大容量數據存儲器；
可以外接各類土壤，環境氣象傳感器；
測量參數：
土壤水分、土壤溫度、土壤蒸發量、土壤入滲量
可擴展測量參數：
土壤電導率、土壤熱通量、土壤水勢、土壤溶液取樣
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
技術參數：
CR1000X數據采集器 | 圖片 | |
操作溫度 | -40° 到+70°C（標準）；-55° 到 +85°C（擴展） |
|
模擬輸入 | 支持16個單端（SE）或8個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。 | |
脈沖計數 | 10個 | |
電壓激勵終端 | 4 | |
開關12V | 2個 | |
數字I/O | 8個端口可配置用于數字輸入和輸出，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數， 高頻脈沖計數，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。 | |
輸入限制 | ±5 V | |
模擬電壓精確度 | 在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) | |
ADC | 24位 | |
供電 | 10-16V | |
實時時鐘精度 | 每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10μs | |
內置協議 | Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS | |
通訊協議 | PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他 | |
CPU | 32位，運行頻率100MHz | |
內部存儲 | 128M內存，和4M電池供電SRAM | |
MicroSD卡擴展 | 最大支持8GB | |
內部鋰電池 | 2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年 | |
電力消耗（12V） | < 1 mA (空閑狀態), 1 mA (激活狀態, 1 Hz 掃描頻率),55 mA (激活狀態, 20 Hz 掃描頻率), 激活狀態 + 25 mA (使用RS-232/RS-485連接),激活狀態 + 48 mA (使用以太網連接) | |
供電保護 | 反極性保護; 過電壓保護達30 V | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
土柱桶 | 圖片 | |
直徑范圍 | 100-200（cm） |
|
高度范圍 | 100-200（cm） | |
材質 | 不銹鋼 | |
傳感器出口 | 標配三層，可根據用戶需要定制 | |
其他配套設施 | 地下室、抽水泵 | |
HydraProbe土壤三參數傳感器 | ||||
測量參數 | 介電常數 土壤濕度 體積電導率 孔隙水電導率EC 土壤溫度 傳感器間可變性 |
| ||
測量范圍 | 介電常數：1至80，其中1=空氣，80 =蒸餾水 土壤濕度：從完全干燥到完全飽和（從0%到100%飽和） 體積電導率：0 to 1.5 S/m 孔隙水電導率EC：必須大于0.10 wfv 土壤溫度：-40°C至75°C 傳感器間可變性：n/a | |||
測量精度 | 介電常數：< ± 0.5%或± 0.2 土壤濕度：大多數土壤均為± 0.01 WFV 土壤濕度：細紋理土壤±≤0.03* 體積電導率：±為2.0%或0.02 S/m，以通常較大者為準 孔隙水電導率EC：n/a 土壤溫度：± 0.3°C 傳感器間可變性：± 0.012 WFV (θm3 m-3) | |||
測量分辨率 | 介電常數：0.001 土壤濕度：0.001 體積電導率：0.001 孔隙水電導率EC：0.001 土壤溫度：0.1°C | |||
*精度可能因某些土壤紋理而不同。**溫度測試證書從-40°C到75°C可提供 | ||||
電池和通信： | ||||
SDI-12 | RS485 | Modbus | ||
電源 | 9-16 VDC | 9-16 VDC | 9-16 VDC | |
功率 | 1 mA空閑/ 25 mA活動 | 2.5 mA空閑/ 25 mA激活 | 2.5 mA空閑/ 25 mA激活 | |
線纜 | 3線：電源、接地、數據 | 四線：電源，接地，com+，com- | 四線：電源、接地、A、B | |
最大線纜長度 | 60 m | 1219米 非拼接標高：304.8米 | 1219米 非拼接標高：304.8米 | |
波特率 | 1200 | 9600 | 1200-115200.9600（默認） | |
波特率 | SDI-12 | 自定義或打開規格 | Modbus RTU | |
溫度和特性： | ||||
工作溫度 | -40°C至75°C | |||
存儲溫度 | -40°C至75°C | |||
防水性 | 允許連續完全浸泡 | |||
線纜規格 | 18量規（RS-485/Modbus），抗紫外線，直接埋設 | |||
振動和抗沖擊性 | 優秀；PVC外殼和304級不銹鋼探針 | |||
物理特性： | ||||
長度 | 124 mm | |||
直徑 | 42 mm可選的輕薄外殼版本：35.8毫米 | |||
重量 | 200 g可選的輕薄外殼版本：184 g | |||
電纜重量 | 80g/m | |||
感應體積（圓柱形區域） | 長度：2.2英寸（5.7 cm）直徑：1.2英寸（3.0 cm） | |||
FRT 15D全量程張力計 | ||
測量參數 | 土壤水勢 |
|
測量范圍 | -100~+1500Kpa（pF4.2） | |
工作溫度 | 0~40℃（土壤溫度） | |
酸堿度范圍 | PH2~10 | |
輸出信號 | 0~1 VDC | |
電源 | 20mA，5~20V | |
接口/輸出信號 | RS485 | |
連接 | M12傳感器插頭，4針 | |
尺寸 | 直徑25mm，長度150mm | |
校準范圍 | 4~30℃（100%水飽和度時） | |
相對誤差 | ±0.5% | |
陶瓷頭 | 尖端圓錐形 | |
稱重傳感單元 | 圖片 | |
稱重傳感器 | ||
稱量范圍 | 300；500；750；1.000；1.200；2.000；3.000；5.000（kg） |
|
輸出公差 | ±0.1% | |
電纜長度 | 5m | |
工作溫度范圍 | -20…70℃ | |
標稱溫度范圍 | -10…40℃ | |
過載范圍 | 150% | |
極限載荷 | 200% | |
斷裂負荷 | 300% | |
信號處理器 | ||
輸入信號范圍 | +/- 3.2 mV/V，分辨率0.05μV/ d |
|
工作電壓 | 11…25 VDC，最大4瓦 | |
工作溫度 | -10… +50℃ | |
規格 | 135 x 66 x 19 mm，重量約180 g | |
T40W-40AH (40W/40AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 40W | |
開路電壓（Voc） | 21.5V | |
峰值電壓（Vmp） | 17.5V | |
峰值電流（Imp） | 2.29A | |
短路電流（Isc） | 2.55A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 40AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
防護機箱套件 | ||
防護機箱主體材料 | 聚碳酸酯（英文簡稱PC） |
|
防護等級 | IP65; IK08 | |
鎖的位置 | 長邊位置帶雙鎖 | |
使用環境溫度 | -40℃ ~ 80℃ | |
電氣絕緣 | 完全絕緣 | |
抗紫外線能力 | UL 508 | |
可燃性等級 | UL 746C 5" | |
執行標準 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼熱絲測試 （IEC 695-2-1）℃ | 960℃ | |
安裝適配能力 | 適用于直徑30mm – 110mm圓管、方管或者角鋼 | |
4G全網通通訊技術參數表 | ||
標準及頻段 | 支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理論帶寬 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
發射功率 | <23dBm | |
接收靈敏度 | <-98dBm | |
CPU | 工業級32位通信處理器 | |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
供電 | DC 5~36V | |
工作環境 | 溫度：-35~+75oC 濕度：95%(無凝結) | |
省電和激活 | 支持短信激活、IO激活、電話激活等 | |
*連接協議 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議 | |
