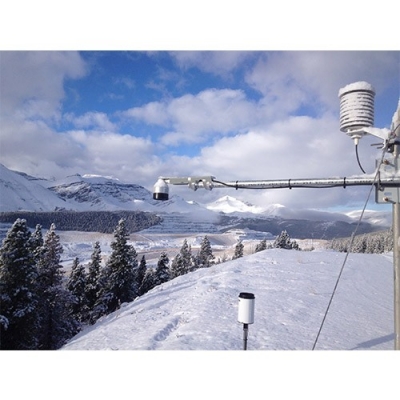

DJ-6416超聲波雪厚水位監測系統是通過安裝于固定高度的超聲波傳感器向下方液位面發射超聲波，根據回波延遲測定待測液位面高度，即雪厚或者水位的無人值守式連續在線監測系統。同時具備自動溫度補償功能，可以根據實況溫度，對非理想環境下的超聲波傳播速度進行補償完善，更加準確的測量下方液位面的相對高度，并對此類雪厚水位等液位高度研究提供連續準確的數據支持。
系統介紹：
DJ-6416超聲波雪厚水位監測系統是通過安裝于固定高度的超聲波傳感器向下方液位面發射超聲波，根據回波延遲測定待測液位面高度，即雪厚或者水位的無人值守式連續在線監測系統。同時具備自動溫度補償功能，可以根據實況溫度，對非理想環境下的超聲波傳播速度進行補償完善，更加準確的測量下方液位面的相對高度，并對此類雪厚水位等液位高度研究提供連續準確的數據支持。
系統特點：
低噪音、高精度的雪深測量
實時監測，根據雪厚以及水位數據，觀測積雪融化情況；
對積雪融化引發的流量激增進行預警；
太陽能供電，可長期監測；
數據存儲量大，保證數據的完整性。
測量參數：
空氣溫度、濕度、氣壓、雪厚、水位
可擴展測量參數：
氣象參數（風速、風向、降雨等）、土壤水分、雪當量等
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
技術參數：
CR300數據采集器 | 圖片 | |
運行頻率 | 144MHz |
|
模擬通道 | 6個單端通道 , 或者3個差分 | |
脈沖通道 | 2個 | |
控制輸出 | 2個 | |
其他端口 | 2個SDI-12（與2個控制輸出接口共用） | |
數據通信端口 | 1個RS-232，支持PakBus和SDI-12協議 | |
信號輸入范圍 | 0~2500mV | |
A/D轉換位數 | 24位模擬/數字轉換 | |
測量分辨率 | 23nv | |
測量精度 | ±（讀數*0.25%+1.2mV偏移量），-40~50℃ | |
存儲空間 | 512K | |
供電電壓 | 7~16VDC | |
功耗 | 約0.2mA（靜止時），約3mA（運行時） | |
工作溫度 | -40~70℃； | |
重量 | 242g | |
體積 | 14.0 x 7.6 x 5.1 cm (5.5 x 3.0 x 2.0 in) | |
SnowVUE10超聲雪厚傳感器 | ||
供電 | 9 - 18 Vdc |
|
靜態電流消耗 | < 300 μA | |
有功電流消耗 | 210 mA (峰值) 14 mA (20°C平均值) | |
預熱時間 | 2 秒 | |
輸出 | SDI-12 (version 1.4) | |
耗電 | 休眠狀態：<1 mA | |
測量范圍 | 距離傳感器 0.4 至 10 m | |
雪深 | 0-9.6M | |
精度 | 到目標距離的 0.2%:精度規格適用于傳感器和平坦固體目標之間溫度均勻的靜止空氣。 空氣運動、聲波路徑上的溫度梯度、雪密度以及實際溫度和測量溫度之間的差異都會影響精度。需要外部溫度補償。
| |
分辨率 | 0.1 mm | |
所需的光束角間隙 | 30° | |
工作溫度 | -45°至 +50°C | |
可抵御溫度范圍 | -55° 至 +80°C（當傳感器恢復到工作溫度時將恢復正常工作） | |
濕度范圍 | 0 to 100% (不結露) | |
傳感器主體材料 | 耐腐蝕、III 型陽極氧化鋁 | |
傳感器接頭 | M12, male, 4-pole, A-coded | |
傳感器線纜 | 聚氨酯護套屏蔽線纜 | |
線纜直徑 | 4.8mm | |
最大線纜長度 | 60 m | |
傳感器長度 | 9.9 cm | |
傳感器重量 | 293 g | |
EMS 36S空氣溫度、濕度、氣壓傳感器 | ||
輸出 | SDI-12 1.3版本 |
|
溫度測量范圍 | –40-60°C | |
溫度精度 | ± 0.2 °C | |
濕度測量范圍 | 0-100% | |
濕度精度 | ± 2% | |
氣壓測量范圍 | 300-1300 hPa | |
氣壓精度 | ±1 hPa | |
尺寸(直徑x長度) | 22 x 92mm | |
重量 | 26g | |
使用環境溫度 | -40 to 80 °C | |
使用環境濕度 | 0-100% | |
PWCS71超聲水位傳感器 | ||
傳感器類型 | 超聲 |
|
測量范圍 | 0.25 到 4 米 | |
測量精度 | ±0.25%滿量程 | |
輸出信號 | RS485/Modbus協議 、 4~20mA/HART協議 | |
防爆等級 | Exia IIB T6 Ga | |
防護等級 | 鋁外殼IP68 | |
分辨率 | 1mm | |
T40W-40AH (40W/40AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 40W | |
開路電壓（Voc） | 21.5V | |
峰值電壓（Vmp） | 17.5V | |
峰值電流（Imp） | 2.29A | |
短路電流（Isc） | 2.55A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 40AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
防護機箱套件 | ||
防護機箱主體材料 | 聚碳酸酯（英文簡稱PC） |
|
防護等級 | IP65; IK08 | |
鎖的位置 | 長邊位置帶雙鎖 | |
使用環境溫度 | -40℃ ~ 80℃ | |
電氣絕緣 | 完全絕緣 | |
抗紫外線能力 | UL 508 | |
可燃性等級 | UL 746C 5" | |
執行標準 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼熱絲測試 （IEC 695-2-1）℃ | 960℃ | |
安裝適配能力 | 適用于直徑30mm – 110mm圓管、方管或者角鋼 | |
4G全網通通訊技術參數表 | ||
標準及頻段 | 支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理論帶寬 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
發射功率 | <23dBm | |
接收靈敏度 | <-98dBm | |
CPU | 工業級32位通信處理器 | |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
供電 | DC 5~36V | |
工作環境 | 溫度：-35~+75oC 濕度：95%(無凝結) | |
省電和激活 | 支持短信激活、IO激活、電話激活等 | |
*連接協議 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議 | |
