本系統主要進行降水和融雪過程中堆積層滑坡體含水、孔隙壓力及位移的觀測。通過在冰磧物滑坡位置布設氣象站點，觀測區域中的氣溫、降水和積雪量；在深部布設位移、孔隙壓力和含水量傳感器，實時觀測降雨或冰雪消融過程中坡體深部的孔隙壓力和含水量的變化以及坡體位移量的產生。通過這一系列手段，充分收集冰磧物堆積層滑坡滑動過程中的各個因素，為研究其啟動機制提供基礎數據。?
系統介紹：

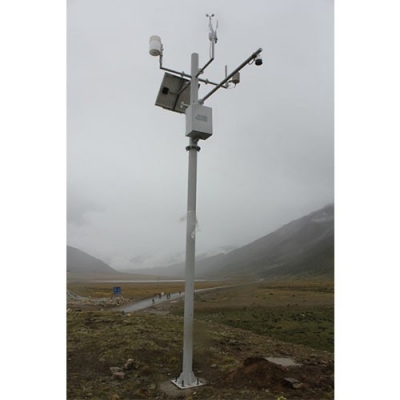

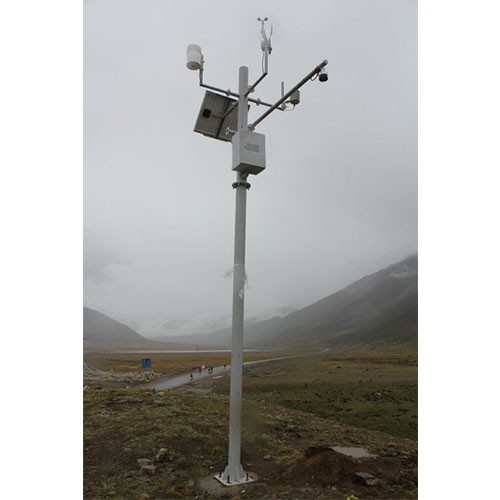

DJ-6411滑坡深部位移壓力流量觀測系統主要進行降水和融雪過程中堆積層滑坡體含水、孔隙壓力及位移的觀測。通過在冰磧物滑坡位置布設氣象站點，觀測區域中的氣溫、降水和積雪量；在深部布設位移、孔隙壓力和含水量傳感器，實時觀測降雨或冰雪消融過程中坡體深部的孔隙壓力和含水量的變化以及坡體位移量的產生。通過這一系列手段，充分收集冰磧物堆積層滑坡滑動過程中的各個因素，為研究其啟動機制提供基礎數據。
系統特點：
適合科研和標準測量等用途
易安裝、便于維護
測量精度高，無須人工參與
要素靈活組配
集數據采集和無線通訊于一體，并具有圖表顯示功能
數據采集密度可以自行設置
狀態監控
支持交流/太陽能供電方式
免維護，適合于野外應用
可單站應用也可無線數據傳輸
大容量數據存儲器
測量參數：
風速風向、溫度濕度、雨量、雪厚、位移等
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
技術參數：
CR1000X數據采集器 | 圖片 | |
操作溫度 | -40° 到+70°C（標準）；-55° 到 +85°C（擴展） |
|
模擬輸入 | 支持16個單端（SE）或8個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。 | |
脈沖計數 | 10個 | |
電壓激勵終端 | 4 | |
開關12V | 2個 | |
數字I/O | 8個端口可配置用于數字輸入和輸出，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數， 高頻脈沖計數，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。 | |
輸入限制 | ±5 V | |
模擬電壓精確度 | 在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) | |
ADC | 24位 | |
供電 | 10-16V | |
實時時鐘精度 | 每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10μs | |
內置協議 | Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS | |
通訊協議 | PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他 | |
CPU | 32位，運行頻率100MHz | |
內部存儲 | 128M內存，和4M電池供電SRAM | |
MicroSD卡擴展 | 最大支持8GB | |
內部鋰電池 | 2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年 | |
電力消耗（12V） | < 1 mA (空閑狀態), 1 mA (激活狀態, 1 Hz 掃描頻率),55 mA (激活狀態, 20 Hz 掃描頻率), 激活狀態 + 25 mA (使用RS-232/RS-485連接),激活狀態 + 48 mA (使用以太網連接) | |
供電保護 | 反極性保護; 過電壓保護達30 V | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
AM16/32B 模擬通道擴展版 | 圖片 | |
激發時間 | 20ms |
|
開關電流 | 500mA | |
系統供電 | 11.3~16 Vdc （-25~50℃）；11.8~16 Vdc（-55~85℃） | |
系統功耗 | <210μA（靜止?fàn)顟B(tài)）；6mA（激活狀態） | |
尺寸 | 0.2cm x 23.9cmx 4.6 cm | |
工作溫度 | -25~50℃；-55~85℃（擴展） | |
200-03002風速風向傳感器 | 圖片 | |
風速測量范圍 | 0-50米/秒 | |
風向測量范圍 | 360度機械，355度電子。 | |
風速測量精度 | ±0.49米/秒 | |
風向測量精度 | ±5度 | |
啟動風速 | 1.1米/秒 | |
阻尼比 | 0.2 | |
風速信號輸出 | 電磁誘導AC正弦電壓，1脈沖一環。 | |
風向信號輸出 | 10K電位計，線性度：0.5% | |
電位計激勵 | 5-15VDC | |
線性適配器 | 12-30VDC | |
安裝桿直徑 | 34mm | |
傳感器凈重 | 0.7Kg | |
HYGROVUE10空氣溫濕度傳感器 | ||
傳感元件 | 由Campbell Scientific修改的SHT35 |
|
通訊標準 | SDI-12 V1.4（響應命令子集） | |
電源電壓 | 7到28 Vdc | |
EMC檢測 | 經測試并符合IEC61326：2013標準。 | |
工作溫度 | -40℃至+ 70℃ | |
主要外殼材料 | 白色PET-P | |
電子密封分類 | IP67 | |
傳感器帽直徑 | 12.5毫米（0.5英寸） | |
連接器的主體直徑 | 18毫米（0.7英寸） | |
長度 | 180毫米（7.1英寸），未裝電纜 | |
傳感器體重量 | 50克（1.8盎司） | |
重量 | 250克（8.8盎司），含5米（16.4英尺）電纜重量 | |
功耗 | ||
休眠 | 50μA | |
測量期間 | 0.6 mA（耗時0.5 s） | |
相對濕度測量 | ||
測量范圍 | 0至100％RH | |
精度（25℃時） | ±1.5％（在0至80％RH的范圍內） ±2％（在80至100％RH的范圍內） | |
短期滯后 | <±1％RH | |
其他溫度下的附加誤差 | <±1％RH（-40℃至+ 60℃） | |
長期穩定性 | 每年±0.5％（清潔空氣條件下的最大漂移） | |
數據分辨率 | 0.001％RH | |
重復性 | 0.05％RH（3σ噪音水平） | |
響應時間（安裝過濾器） | 8秒（空氣以1米/秒的速度移動時響應時間為63％） | |
溫度測量 | ||
標準測量范圍 | -40℃至+ 70℃ | |
準確性 | ±0.2℃（在-40至+ 70℃范圍內）±0.1℃（-20至+ 60℃范圍內） | |
長期漂移 | 每年<0.03℃ | |
數據分辨率 | 0.001℃下 | |
重復性 | 0.04℃（3σ噪音水平） | |
響應時間（安裝過濾器） | <130秒（空氣以1米/秒的速度移動時響應時間為63％） | |
校準可追溯性 | NIST和NPL標準 | |
TE525MM雨量傳感器 | ||
傳感器類型 | 帶干簧管翻斗式 |
|
材料 | 陽極氧化鋁 | |
工作溫度 | 0°to 50℃ | |
分辨率 | 1次翻動 | |
每次翻動容量 | 4.73ml | |
每次翻動降雨量 | 0.1mm | |
測量不確定性 | 1.0%最高達 50 毫米/小時 | |
電纜類型 | 2 芯屏蔽電纜 | |
漏斗口直徑 | 24.5 厘米 | |
高度 | 9.21 厘米 | |
線纜重量 | 0.1 千克/每 3.05 米長度 | |
翻斗重量 | 1.1KG | |
SR50A雪厚傳感器 | 圖片 | |
響應時間 | <1.0s |
|
輸出接口 | SDI-12 (version 1.3)，RS-232，RS-485 | |
波特率 | 1200 - 38400 bps | |
測量范圍 | 0.5m~10m | |
分辨率 | 0.25mm | |
測量精度 | ±1.0 cm或±0.4%，二者中取大值 | |
工作溫度 | -45℃~50℃ | |
PTS-420位移傳感器 | 圖片 | |
傳感器類型 | PRT1000歐姆 鉑電阻 |
|
溫度量程 | -40~60℃ | |
溫度精度 | ±0.2℃（23℃時） | |
長期穩定性 | <0.1℃/年 | |
響應時間 | 2秒（63%時間常數，1m/s） | |
相對濕度傳感器 | ||
傳感器類型 | HC101 相對濕度探頭 | |
相對濕度量程 | 0~100%RH | |
相對濕度精度 | -15--40 ℃ ≤90%RH ±(1.3+0.003·RH讀數)%RH >90%RH ±2.3%RH -25--60℃ ±(1.4+0.01·RH讀數)%RH -40--60℃ ±(1.5+0.015·RH讀數)%RH | |
長期穩定性 | <1%RH/年 | |
響應時間 | 2秒（63%時間常數，1m/s） | |
其他技術參數 | ||
工作溫度 | -40~60℃ | |
輸出信號 | 0~1V | |
能耗 | < 1.2 mA （12VDC） | |
供電 | 7~30 VDC 典型 ： 12 VDC | |
防護等級 | IP65 | |
外形尺寸 | 21mm（直徑）×160mm（長） | |
重量（含線纜） | 290g （最長線纜長度可以延長到300米） | |
T40W-40AH (40W/40AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 40W | |
開路電壓（Voc） | 21.5V | |
峰值電壓（Vmp） | 17.5V | |
峰值電流（Imp） | 2.29A | |
短路電流（Isc） | 2.55A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 40AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
防護機箱套件 | ||
防護機箱主體材料 | 聚碳酸酯（英文簡稱PC） |
|
防護等級 | IP65; IK08 | |
鎖的位置 | 長邊位置帶雙鎖 | |
使用環境溫度 | -40℃ ~ 80℃ | |
電氣絕緣 | 完全絕緣 | |
抗紫外線能力 | UL 508 | |
可燃性等級 | UL 746C 5" | |
執行標準 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼熱絲測試 （IEC 695-2-1）℃ | 960℃ | |
安裝適配能力 | 適用于直徑30mm – 110mm圓管、方管或者角鋼 | |
4G全網通通訊技術參數表 | ||
標準及頻段 | 支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理論帶寬 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
發射功率 | <23dBm | |
接收靈敏度 | <-98dBm | |
CPU | 工業級32位通信處理器 | |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
供電 | DC 5~36V | |
工作環境 | 溫度：-35~+75oC 濕度：95%(無凝結) | |
省電和激活 | 支持短信激活、IO激活、電話激活等 | |
*連接協議 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議 | |
