用途：專為ML3和SM300土壤水分傳感器優化設計的多通道數據采集器，可連接熱敏電阻（2k和10k型）和熱敏電阻（J、K和T型）溫度傳感器和雨量桶，非常適用于土壤水研究及灌溉監控。
特點：
·12個差分模擬通道
·2個溫度通道
·2個通用繼電器輸出，可拓展到6個輸出
·可存儲>2500000個讀數
·防水等級為IP67，堅固耐用，可在野外惡劣氣候下使用
·數據可直接導出為Excel格式
·可以用PDA下載或查看數據（可選件）
技術規格：

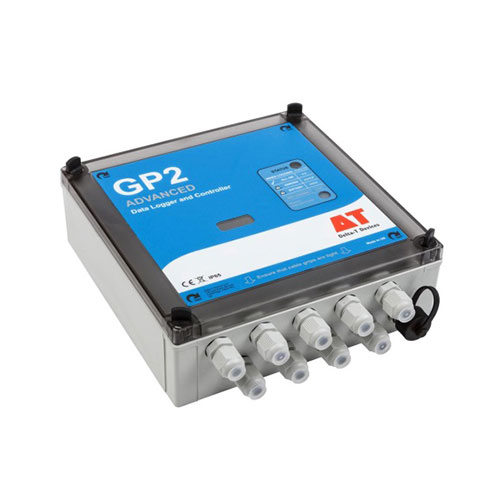

GP2數據采集器 | |
模擬通道 | 差分電壓（最大12個通道）；單端電壓（共用接地，最大24個通道）；2芯電阻（最大24個通道）；3芯電阻（最大12個通道）；電橋或電位傳感器（最大12個通道）；溫度傳感器（最大12個通道，2芯熱敏電阻最大24個） |
溫度傳感器 | 熱敏電阻（2k和10k型）；熱敏電阻（J、K和T型） |
數字通道 | 4個數字輸入；快速計數或頻率（30kHz，最大2個通道）；慢速計數或頻率（100Hz，最大2個通道）；數字狀態（邏輯電平/開路集電極/開關閉合，最大4個通道） |
WET傳感器 | 1個通道，可測量土壤水分、溫度和電導率 |
輸入保護 | 所有輸入端提供±15VDC或24VAC持續保護，包括電池反極性 |
傳感器激發 | 標稱3V參考，+5V和+12V穩定或5~10.5V（電池或外部供電），用戶選擇 |
記錄可選 | 單獨讀數、統計、合計、積分、風向、矢量平均、陣風、風向圖、條件式記錄 |
記錄間隔 | 1秒~24小時，每個通道可單獨設定。采樣速率典型>16通道/秒 |
計算測量 | 用戶無限制可使用代數和三角函數計算配置的虛擬通道 |
存儲容量 | 4MB閃存，典型可存儲250萬讀數 |
長期穩定性 | <±0.02%/年 |
輸入阻抗 | 0.8~3.8GΩ |
共模范圍 | +3V~-2.5V |
共模抑制比 | >70dB |
控制 | 2個繼電器輸出，可擴展到6個繼電器輸出，閉鎖SPST繼電器額定1A、24VAC、32V DC用于供電的傳感器，控制外部設備或提供報警 |
內部供電 | 6節AA堿性電池，典型可使用30萬次讀數 |
外部供電 | 10~15VDC，2A通過螺旋式接線柱或網絡電纜 |
休眠電流 | 典型<60μA+每個30μA 數字輸入低保持 |
喚醒電流 | <10mA+任何電流提供到傳感器 |
通訊 | RS-232串口，115.2k波特 |
組網 | 最大7個GP2通過100米電纜組網電纜 |
使用環境 | 工作溫度-20~+60℃，防雨外殼，IP65防護等級，內置干燥劑 |
尺寸 | 225×185×75毫米 |
重量 | 1公斤 |
| |
PR2/4土壤剖面水分探頭 | |
探測深度 | 10、20、30、40厘米 |
測量參數 | 土壤體積含水量（m3.m-3 或% vol） |
量程 | 0~100% vol（0~40% vol最佳精度） |
精度 | ±4% vol （0~+40℃）針對土壤進行特殊標定；±6% vol（0~+40℃）使用通用的標定曲線 |
鹽分影響 | 50~400ms/m (孔隙水電導率) |
測量點測量范圍 | 探點直徑10厘米，上下高度5厘米的圓柱體樣土壤決定的了測量值95%的靈敏度，所以在這個圓柱體積內不能有金屬、石頭和根系，以免影響測量結果 |
工作環境 | -20~+70℃（0~+40℃最佳精度） |
防護等級 | IP67 |
反應時間 | 1秒 |
供電 | 最小：5.5V DC (2米纜線時)，7.5V DC (100米纜線)；最大：15V DC |
功耗 | <80mA |
輸出 | 4個模擬電壓值：0~1V 對應0~60% vol |
纜線 | 屏蔽9芯線，標配1.5米纜線和M12(IP68 接頭)，可選擴展纜線：5米、10米、25米，最長100米 |
材質 | 聚碳酸脂和不銹鋼 |
尺寸 | 長度750毫米×直徑25.4毫米 |
重量 | 0.6公斤 |
| |
PR2/6土壤剖面水分探頭 | |
探測深度 | 10、20、30、40、60、100厘米 |
測量參數 | 土壤體積含水量（m3.m-3 或% vol） |
量程 | 0~100% vol（0~40% vol最佳精度） |
精度 | ±4% vol （0~+40℃）針對土壤進行特殊標定；±6% vol（0~+40℃）使用通用的標定曲線 |
鹽分影響 | 50~400ms/m (孔隙水電導率) |
測量點測量范圍 | 探點直徑10厘米，上下高度5厘米的圓柱體樣土壤決定的了測量值95%的靈敏度，所以在這個圓柱體積內不能有金屬、石頭和根系，以免影響測量結果 |
工作環境 | -20~+70℃（0~+40℃最佳精度） |
防護等級 | IP67 |
反應時間 | 1秒 |
供電 | 最?。?.5V DC (2米纜線時)，7.5V DC (100米纜線)；最大：15V DC |
功耗 | <120mA |
輸出 | 6個模擬電壓值：0~1V 對應0~60% vol |
纜線 | 屏蔽9芯線，標配1.5米纜線和M12(IP68 接頭)，可選擴展纜線：5米、10米、25米，最長100米 |
材質 | 聚碳酸脂和不銹鋼 |
尺寸 | 長度1350毫米×直徑25.4毫米 |
重量 | 0.9公斤 |
| |
ML3土壤水分傳感器 | |
測量范圍 | 0~100% vol |
測量精度 | ±1% vol（0~50% vol和0~40℃） |
鹽分誤差 | ≤3.5%（50~500 ms/m和0~40% vol） |
輸出信號 | 0~1V差分≈標稱0~60% vol |
感應區域 | 高度6厘米×直徑3厘米圓柱體 |
電纜長度 | 標準5米，最大可延長到25米 |
供電 | 5~14V，1秒約18mA |
工作溫度 | -40~+70℃ |
防護等級 | IP68 |
整體尺寸 | 高度170毫米×直徑40毫米 |
| |
SM150T土壤水分傳感器 | |
測量范圍 | 0 to 1.0 m3.m‐3 (100%) |
測量精度 | ±3.0% vol（土壤水分范圍在0~70% vol和溫度在0~+60℃） |
鹽分誤差 | ±5.0% vol（土壤鹽分在100~1000 mS/m和溫度在0~+60℃） |
輸出信號 | 0~1V差分≈標稱0~60% |
最大電纜長度 | 1米（HH150讀數表）、100米（GP1、DL6和DL2e數據采集器） |
供電 | 5~14V DC，18mA用于1秒 |
工作溫度 | -20~+60℃ |
防護等級 | IP68 |
樣品體積 | 55×70毫米直徑 |
尺寸 | 143×40毫米直徑 |
重量 | 0.1公斤 |
| |
EQ3土壤水勢傳感器 | |
測量范圍 | 0~-1000 kPa(‐10bar) |
測量精度 | ±10 kPa（0~-100 kPa），讀數±5%（-100~-1000 kPa） |
滯后性 | 基質勢的變化低于0.1kPa/min時未檢出 |
工作土壤類型 | 所有非鹽漬土類型 |
輸出 | 0~1V差分，非線性（每個傳感器有各自的標定數據和曲線圖） |
輸出兼容 | GP1, GP2, DL6, DL2e, HH2 |
防護等級 | IP68 |
尺寸重量 | 長度181毫米×直徑40.5毫米；260克（不含電纜） |
工作溫度 | 0~+40℃（在凍土中使用不會損壞） |
供電 | 5~15V DC，1秒約20 mA |
最大電纜長度 | 100m (GP1, GP2, DL6)；100m (DL2e：水分測量)；25m (DL2e：溫度測量) |
| |
