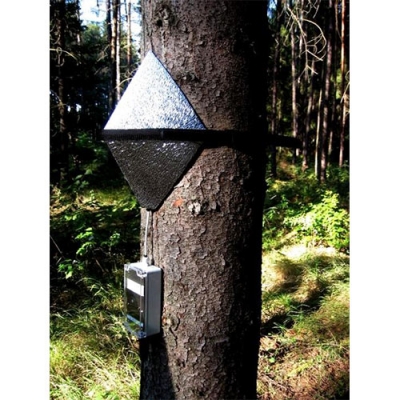

MicroSet 8X探針式植物莖流（液流）測量系統用于自動監測樹木的莖流量來確定植物的水分消耗，適用于莖桿直徑在12厘米以上的樹木。采用模塊化設計，連接安裝方便，和其他莖流測量系統對比的優點是具有可以直接計算出莖流量的特點，而不需要后期的人工數據計算。
用途：MicroSet 8X探針式植物莖流（液流）測量系統用于自動監測樹木的莖流量來確定植物的水分消耗，適用于莖桿直徑在12厘米以上的樹木。采用模塊化設計，連接安裝方便，和其他莖流測量系統對比的優點是具有可以直接計算出莖流量的特點，而不需要后期的人工數據計算。
工作原理
樹木莖流測量系統根據熱平衡原理（THB）：輸入能量等于散失的傳導熱與莖流溫度的升高，具體公式如下：
P = Q · dT · cw + dT · z
公式中P為輸入能量（W），Q為莖流速度（Kg.sec-2），dT為測量點溫度差（K），cw為水的比熱（J.kg-1.K-1），z為測量點傳導熱喪失系數（W.K-1）。HB法不需要任何校準，測量的莖流為kg/hr。
技術參數：
MicroSet 8X莖流測量模塊 | |
常規供電電壓 | 12 VDC |
啟動電壓 | 11.7 V |
斷開電壓 | 10 V |
最大工作電壓 | 16 V |
最大承受電壓 | 60 V |
最大耗電 | 約400 mA |
平均效率 | 優于90% |
加載電阻范圍 | 200 Ω~25 KΩ |
加熱電壓 | 1 kHz，非正弦，最大150 Vef @25 kΩ |
平均耗電 | 日平均約20 mA~50 mA（視莖流速率） |
預設溫度差異 | 1、2或3K |
工作范圍 | 7~16 V |
存儲容量 | 約120000個讀數（莖流速率和莖干生長記錄間隔10分鐘約可保存1年） |
內存類型 | 非丟失性 |
備份電池 | SAFT 14250電池用于內部時鐘 |
備份電池電量 | 10年 |
通訊方式 | 紅外線 |
工作溫度 | -20~+50℃ |
重量 | 約0.5 Kg |
尺寸 | 160×80×60毫米 |
SF 81莖流傳感器 | |
測量單位 | 莖流Kg/h，莖干生長cm |
測量范圍 | 0~0.25 Kg/h/cm |
加熱技術 | 木質部組織直接加熱 |

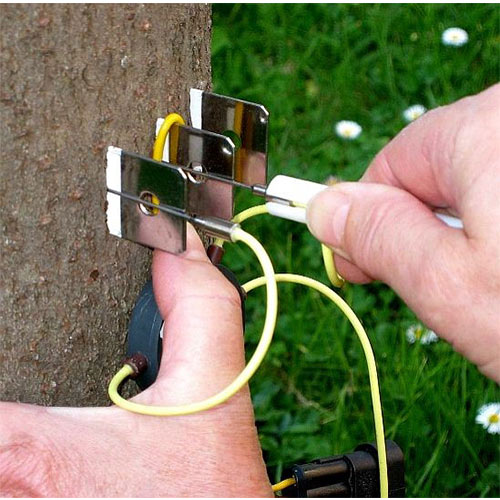

電極片 | 60、70和80毫米長三種不銹鋼片，寬度25毫米，厚度1毫米 |
電極片間距 | 20毫米 |
溫度傳感器 | T型熱電偶 |
溫度傳感器排列 | 每個電極片中間插入1根直徑1毫米的溫度傳感器探針 |
溫度控制 | 三個電極片的平均值 |
