應用

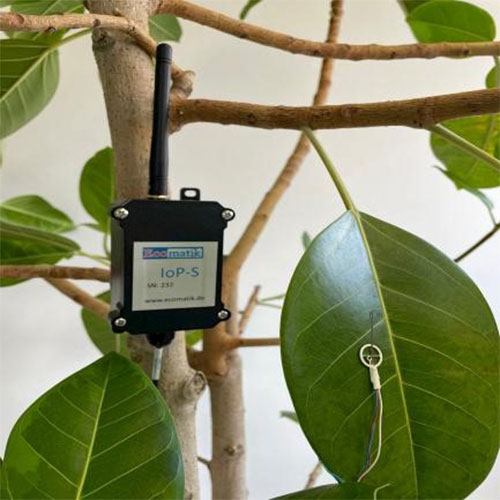

室外條件下電池供電的傳感器可進行遠程數據傳輸測量

室外條件下電池供電的傳感器可進行遠程數據傳輸測量

兼容的傳感器

模擬信號輸出的傳感器：

樹木生長測量儀（所有型號）

溫度探頭（T 系列）

葉片溫度傳感器 (LAT-B3)

數字信號 輸出(I2C) 的傳感器：

僅 SHT31 T/RH 空氣傳感器

模擬信號輸出的傳感器：
樹木生長測量儀（所有型號）

溫度探頭（T 系列）
葉片溫度傳感器 (LAT-B3)

數字輸出信號SDI-12 和 I2C的傳感器：
SMT100 土壤濕度和溫度傳感器

T/RH 空氣傳感器、

輻射測量（PAR、日照輻射計）

模擬輸入通道數量和數字接口

2 個模擬輸入通道：

1x I2C（僅適用于SHT31）

4 個模擬輸入通道：

1x UART (3.3V)、1x I2C (3.3V)、1x SDI-12、1x RS485 (ASCII)

測量和傳輸間隔

取決于傳感器類型，適合大多數應用的間隔時間為 10 至 30 分鐘。

須遵守使用的 LoRa 服務的通話時間限制（有效負載 12 字節、數據傳輸速率取決于網關處的信號強度、配置選項：擴頻因子自動調節或固定）。

傳輸特性

LoRaWAN v1.0.3 A 級

可用頻段（需訂購時注明）：
CN470/EU433/KR920/US915/EU868/AS923/AU915/IN865

模擬測量分辨率
（無噪聲，用于比率測量）

11位(無噪聲分辨率，按比率計算）

不同測量范圍樹木測量儀模型分辨率:
·11 mm（如 DD-L1）：5 μm
· 25 mm（如 DD-L2）：12 μm
·50 mm（如 DD-L3）：25 μm

·120mm(如 DF4,150 CPD) ：73 μm

注意：與具有大測量范圍（> 25 mm）的樹木測量儀模型一起使用時，不建議使用 IoP-S 節點進行記錄。因為模擬測量分辨率較低，每日直徑變化較小，每日果實生長也較小。所以請使用具有更高測量分辨率的 IoP-M。）

溫度傳感器：

T 系列、LAT-B3：0.1 °C（測量溫度 < 50°C

16 位（無噪聲分辨率，按比率計算）

不同測量范圍樹木測量儀模型分辨率:
·11 mm（如DD-L1）：0.2 μm
· 25 mm（如DD-L2）：0.4 μm
· 50 mm（如DD-L3）：0.8 μm
·120mm(如 DF4,150 CPD) ：2.3 μm

溫度傳感器：
T 系列、LAT-B3：0.1 °C（測量溫度 < 50°C

精確度

±5 mV或 讀數的±0.2%

±0.1mV或讀數的±0.2%

傳感器供電電源電壓

3.3 V（非穩壓狀態）和 5V（穩壓狀態）

3.3 V 和 5 V（穩壓狀態）

電源和電池壽命

8500mAh 鋰電池

電池壽命：大于 1 年（取決于測量和傳輸間隔、傳感器和無線電傳輸功率）

LoRa節點配置接口

通過串行終端中的 AT 命令編程，使用 TTL 串行適配器將節點連接到運行 Windows 或蘋果操作系統的電腦端并通過下行鏈路。(可提供預先編程的節點)

工作條件防護等級

正常室外條件，IP67，溫度-20至70℃，0至100%相對濕度

尺寸和重量

6 x10 x 5 cm（僅節點外殼），320 g（僅 LoRa IoP 節點，無連接傳感器）
