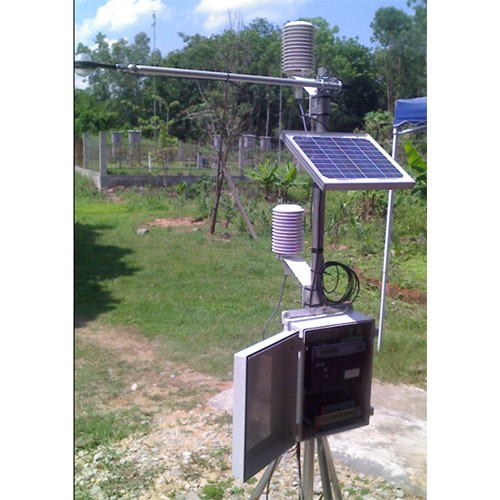

DJ-6519波文比監測系統是研究能量平衡（土壤水分蒸發蒸騰損失總量）的系統?？芍苯荧@取波文比（B）、感熱（H）及潛熱（Le）參數。農田生態系統處于近地面層，可分為土壤層和作物冠層，是維系于三相物質能量循環轉換的界面活動帶。在農田生態系統中，從外界獲得的能量主要是凈輻射能用以支出消耗于農田蒸散、空氣熱交換、加熱土壤以及很少部分儲存為光合能。凈輻射能在系統內部各項的分配比例及規律一直是現代農田生態學、農業氣象學和水文學等學科研究的熱點問題。
系統簡介：
DJ-6519波文比監測系統是研究能量平衡（土壤水分蒸發蒸騰損失總量）的系統?？芍苯荧@取波文比（B）、感熱（H）及潛熱（Le）參數。農田生態系統處于近地面層，可分為土壤層和作物冠層，是維系于三相物質能量循環轉換的界面活動帶。在農田生態系統中，從外界獲得的能量主要是凈輻射能用以支出消耗于農田蒸散、空氣熱交換、加熱土壤以及很少部分儲存為光合能。凈輻射能在系統內部各項的分配比例及規律一直是現代農田生態學、農業氣象學和水文學等學科研究的熱點問題。
系統特點：
數據采集器
傳感器：兩個剖面的空氣溫濕度、一層凈輻射、土壤熱通量板。并可根據自己的需要選擇其它輔助氣象傳感器
太陽能板及蓄電池等供電系統
安裝支架及附件
測量參數：
土壤熱通量、凈輻射、溫濕度、波文比、潛熱通量、顯熱通量
可擴展測量參數：
大氣壓、土壤溫濕度、風速風向等
綜合平臺對接能力（可選）：
提供多種API接口和協議(HTTP,FTP,自定義協議，定時上報，Modbus RTU，水文規約，環保規約等)
云平臺服務（可選）：
點將科技提供SaaS平臺服務，可以實現在線查看，下載數據，分析數據圖表，閾值報警等功能
遠程通訊方式（可選）：
全網通2G/3G/4G/5G、NB-IOT、Cat-1等移動網絡通信；可選WIFI、以太網等上網方式；
衛星（北斗、銥星、海事衛星）等通信方式
本地通訊方式（可選）：
USB、RS232通信（默認）、LORA、Zigbee、WIFI或本地短距離無線組網通訊等
技術參數：
CR1000X數據采集器 | 圖片 | |
操作溫度 | -40° 到+70°C（標準）；-55° 到 +85°C（擴展） |
|
模擬輸入 | 支持16個單端（SE）或8個差分（DIFF）輸入，可單獨配置，用于電壓，熱電偶，比例和周期平均測量。 | |
脈沖計數 | 10個 | |
電壓激勵終端 | 4 | |
開關12V | 2個 | |
數字I/O | 8個端口可配置用于數字輸入和輸出，包括狀態高/低，脈寬調制，外部中斷，邊沿定時，開關閉合脈沖計數， 高頻脈沖計數，UART，RS-232，RS-485，SDM，SDI-12 ，I2C和SPI功能。 | |
輸入限制 | ±5 V | |
模擬電壓精確度 | 在0° 到 40°C時，±(0.04% 的測量值+偏差值) 在 -40° 到 +70°C時，±(0.06%的測量值+偏差值) 在 -55° 到 +85°C(擴展的溫度范圍)時，±(0.08%的測量值+偏差值) | |
ADC | 24位 | |
供電 | 10-16V | |
實時時鐘精度 | 每年最大誤差為3分鐘，裝配可選的GPS校正后可縮短至10μs | |
內置協議 | Ethernet, PPP, CS I/O IP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS, DNS, DHCP, SLAAC, SNMPv2, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS | |
通訊協議 | PakBus, Modbus, DNP3, SDI-12, TCP, UDP和其他 | |
CPU | 32位，運行頻率100MHz | |
內部存儲 | 128M內存，和4M電池供電SRAM | |
MicroSD卡擴展 | 最大支持8GB | |
內部鋰電池 | 2.4Ah，3.6V，AA電池，僅給內部時鐘和SRAM供電，可持續使用三年 | |
電力消耗（12V） | < 1 mA (空閑狀態), 1 mA (激活狀態, 1 Hz 掃描頻率),55 mA (激活狀態, 20 Hz 掃描頻率), 激活狀態 + 25 mA (使用RS-232/RS-485連接),激活狀態 + 48 mA (使用以太網連接) | |
供電保護 | 反極性保護; 過電壓保護達30 V | |
尺寸 | 23.8 x 10.1 x 6.2 cm | |
重量 | 860g | |
SN-500-SS 凈輻射傳感器 | ||
輸入電壓范圍 | 5.5~24V DC（加熱經過優化，可在12V DC下運行） |
|
電流消耗（12V DC電源電壓） | 加熱打開，通訊啟用：63mA 加熱關閉，通訊啟用：1.5mA 加熱器關閉，通信禁用：0.6mA | |
響應時間（使用SDI-12通訊協議） | 1s（SDI-12數據傳輸速率；檢波器響應時間為0.5s） | |
加熱器（傳感器單獨加熱） | 12V DC時電流消耗為62mA，功率要求為740mW | |
操作環境 | -50至80°C；0至100%相對濕度 | |
尺寸 | 長116mm，寬45mm，高66mm | |
質量 | 質量320g（含安裝桿和5m引線） | |
電纜 | M8連接器（IP68)，用于連接傳感器外殼，5m四芯屏蔽雙絞線，采用帶尾纖引線的山都平橡膠護套 | |
地面輻射強度計（Pyrgeometer） | ||
地面輻射傳感器靈敏度 | 0.12 mV/Wmˉ2（因傳感器而異，列出典型值） |
|
校準系數（靈敏度的倒數） | 8.5 Wmˉ2（因傳感器而異，列出典型值） | |
校準不確定度 | ±5% | |
輸出范圍 | ±24mV | |
測量范圍 | -200至200 Wmˉ2（凈長波輻照度） | |
測量重復性 | 1%< | |
長期漂移 | 靈敏度每年變化小于2% | |
非線性 | 1%< | |
傳感器響應時間 | 0.5s< | |
視場 | 150° | |
光譜范圍 | 5~35μm | |
溫度響應 | -15~45℃時小于5% | |
窗口加熱偏移 | 小于10 Wmˉ2 | |
零點偏移B | 小于5 Wmˉ2 | |
傾斜誤差 | 小于5% | |
地面輻射強度計每日總不確定度 | ±5% | |
地面輻射強度計溫度傳感器 | 30kΩ熱敏電阻，25℃時±1℃耐受 | |
熱敏電阻的溫度輸出 | 0~2500mV | |
熱敏電阻輸入電壓要求 | 2500mV（典型值，可使用其他電壓） | |
日照輻射強度計（Pyranometer） | ||
靈敏度 | 0.045mV/Wm-2（向上）；0.035mV/Wmˉ2（向下），（因傳感器而異，列出典型值） |
|
校準系數（靈敏度的倒數） | 22Wmˉ2/mV（向上）；28.5Wmˉ2/mV（向下） | |
校準不確定度 | 1000Wmˉ2時小于3% | |
輸出范圍 | 0至90mV（向上）；0至70mV（向下） | |
測量范圍 | 0至2000Wmˉ2（凈短波輻照度） | |
測量重復性 | 小于1% | |
長期漂移 | 每年少于2% | |
非線性 | 小于1% | |
日照輻射強度計傳感器響應時間 | 0.5s | |
日照輻射傳感器視場 | 180°（向上），150°（向下） | |
日照輻射傳感器光譜范圍 | 385nm至2105nm（向上）;295nm至2685nm（向下） | |
日照輻射傳感器定向（余弦）響應 | 在80°太陽天頂時小于30Wmˉ2（向上），對于0到60°之間的角度，小于 20%（向下） | |
日照輻射傳感器溫度響應 | -15~45℃時小于5% | |
日照輻射傳感器零點偏移A | 小于5Wmˉ2；小于10Wmˉ2（加熱） | |
日照輻射傳感器零點偏移B | 小于5Wmˉ2 | |
日照輻射傳感器不確定性（每日總計） | 小于5Wmˉ2 | |
HygroVUE?10數字溫濕度傳感器 | ||
傳感元件 | SHT35由Campbell Scientific改進 |
|
通信標準 | SDI-12 V1.4(響應命令子集) | |
供電電壓 | 7 to 28 Vdc | |
電磁兼容性 | 經過測試并符合IEC61326:2013。 | |
標準操作溫度范圍 | -40° to +70°C | |
主要外科材質 | UV 穩定, 白色 PET-P | |
電子密封等級 | IP67 | |
傳感器保護 | 外部玻璃填充聚丙烯帽配有不銹鋼網灰塵過濾器，公稱孔徑< 30微米。傳感器元件具有聚四氟乙烯保護膜，對200納米或更大尺寸的顆粒過濾效率> 99.99%。 | |
傳感器插頭 | M12公頭，4針，A-coded | |
線纜 | 聚氨酯護套，屏蔽電纜，公稱直徑4.8毫米 | |
現場可更換芯片或重新校準 | 現場可更換的芯片 | |
傳感器帽直徑 | 12.5 mm | |
接頭體直徑 | 18 mm | |
長度 | 180毫米沒有電纜安裝 | |
傳感器本體重 | 50 g | |
重量 | 250g,5米電纜 | |
相對濕度： | ||
測量范圍 | 0 to 100% RH | |
精度 | -注-所引用的精度數字是相對于工廠標準的95%置信限。 ±1.5%(25℃，RH范圍0 ~ 80%) ±2%(25℃，RH范圍80 ~ 100%) | |
短期滯后 | < ±1% RH | |
其他溫度下的附加誤差 | <±1% RH(超過-40°~ +60°C) | |
長期穩定性 | ±0.5% /年(在潔凈空氣條件下的最大漂移) | |
報告分辨率 | 0.001% RH | |
重復性 | 0.05% RH (3σ噪聲級) | |
帶過濾器的響應時間 | < 20 s(靜止空氣中63%的響應時間) | |
空氣溫度： | ||
測量范圍 | -40°C to +70°C | |
精度 | -注-所引用的精度數字是相對于工廠標準的95%置信限。 ±0.2°C(-40~+70°C范圍內) ±0.1°C(20 ~ 60°C范圍內) | |
長期漂移 | 每年< 0.03°C | |
報告分辨率 | 0.001°C | |
重復性 | 0.04°C (3σ噪聲級) | |
帶過濾器的響應時間 | < 130秒(在空氣以1m /s移動時63%的響應時間) | |
校準溯源 | NIST和NPL標準 | |
最大漏電流： | ||
靜止 | 50 μA | |
測量過程 | 0.6 mA(耗時0.5 s) | |
HFP01SC自校準土壤熱通量傳感器 | ||
傳感器類型 | 帶薄膜加熱器的熱電堆 |
|
靈敏度 | 50 μV W-1 m-2（標稱） | |
標稱電阻 | 2Ω | |
分辨率 | 土壤水分：0.001 | |
溫度范圍 | -30°至+70°C | |
預期典型精度 | ±3% 讀數 | |
加熱器電阻 | 100Ω(標稱) | |
加熱器輸入電壓 | 9 至 15 Vdc | |
加熱器輸出電壓 | 0 to 2 Vdc | |
校準持續時間 | ±3分鐘@1.5W（通常每3至6小時執行一次） | |
平均功耗 | 0.02 至 0.04 W | |
直徑 | 80mm | |
厚度 | 5mm | |
重量 | 200g | |
T40W-40AH (40W/40AH太陽能供電套件) | ||
太陽能組件技術參數 |
| |
額定峰值功率 | 40W | |
開路電壓（Voc） | 21.5V | |
峰值電壓（Vmp） | 17.5V | |
峰值電流（Imp） | 2.29A | |
短路電流（Isc） | 2.55A | |
執行標準 | GB/T 9535-1998 | |
電池片效率 | ≥16% | |
使用環境溫度 | -40℃到85℃ | |
FF | 73% | |
表面最大負載能力 | 60m/s（200kg/sq.m） | |
蓄電池技術參數 | ||
額定電壓 | 12V | |
額定容量 | 40AH | |
內部電阻 | 完全充電后以交流阻抗法測試，必須低于 10mΩ | |
容量保存性能 | 完全充電之后放置 28 天，容量保存應過 96%以上（放置溫度：25℃±5℃） | |
使用溫度范圍 | -40℃ 至 50℃ | |
保存溫度范圍 | 5℃ 至 40℃ | |
封裝 | 使用壽命長，特殊的密封結構和阻燃外殼 | |
整體技術參數和性能 | ||
供電輸出 | 雙USB輸出5VDC/2.4A 接線端子輸出12V/10A | |
保護和自恢復功能 | 具有充放電保護及自恢復功能 | |
顯示功能 | LCD數據顯示，直觀顯示工作狀態、功率等信息 | |
防護機箱套件 | ||
防護機箱主體材料 | 聚碳酸酯（英文簡稱PC） |
|
防護等級 | IP65; IK08 | |
鎖的位置 | 長邊位置帶雙鎖 | |
使用環境溫度 | -40℃ ~ 80℃ | |
電氣絕緣 | 完全絕緣 | |
抗紫外線能力 | UL 508 | |
可燃性等級 | UL 746C 5" | |
執行標準 | EN 62208:2011、IEC 62208:2011、 IEC 61439-4:2012 | |
灼熱絲測試 （IEC 695-2-1）℃ | 960℃ | |
安裝適配能力 | 適用于直徑30mm – 110mm圓管、方管或者角鋼 | |
4G全網通通訊技術參數表 | ||
標準及頻段 | 支持全網：LTE FDD、LTE TDD、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE |
|
理論帶寬 | LTE FDD：150Mbps(DL)，50Mbps(UL) LTE TDD：130Mbps(DL)，35Mbps(UL) DC-HSPA+：42Mpbs(DL)，5.76 Mbps(UL) TD-HSPA+：4.2Mbps(DL)，2.2Mbps(UL) EVDO Rev. A：3.1Mbps(DL)，1.8Mbps(UL) | |
發射功率 | <23dBm | |
接收靈敏度 | <-98dBm | |
CPU | 工業級32位通信處理器 | |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 | |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 | |
供電 | DC 5~36V | |
工作環境 | 溫度：-35~+75oC 濕度：95%(無凝結) | |
省電和激活 | 支持短信激活、IO激活、電話激活等 | |
*連接協議 | TCP、DCTCP、DCUDP、SMSCLI、SMSSER、HTTP、MQTT、連接DJ_CLOUD私有協議 | |
