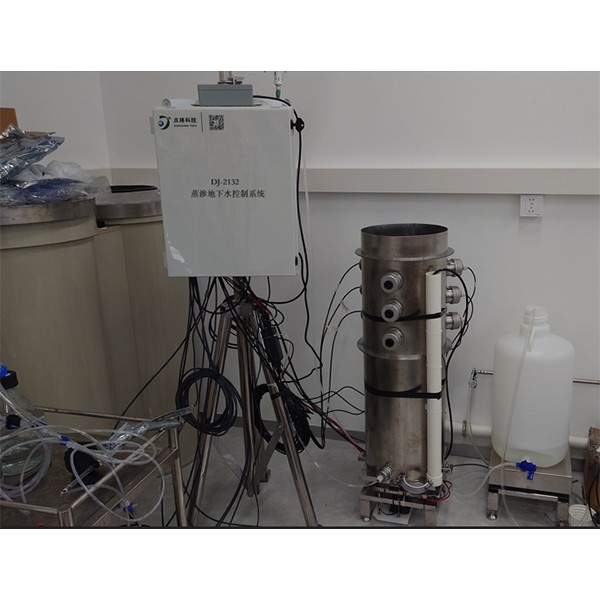

? ? DJ-2132蒸滲地下水控制系統通過模擬地下水位控制系統、高進度稱重系統、土壤三參數及土壤水勢測量系統等，研究地下水位變化與濕地土壤蒸散、滲漏、降雨及溶質運移之間的動態關系，分析濕地土壤中水通量、溶質通量、氣體通量及持水特性與地下水位變化的相互作用。適用于研究三角洲、河灘及洪泛平原、泥炭地、高山濕地等地下水位較淺的土壤類型。
濕地生態系統是陸地與水體間的過渡地帶，被間歇或永久淺水層覆蓋。濕地兼具豐富陸生和水生動植物資源，是天然基因庫，有“地球之腎”之稱，在調節氣候、蓄洪防旱、凈化水質、維護生物多樣性等方面發揮著不可替代的作用。
DJ-2132蒸滲地下水控制系統通過模擬地下水位控制系統、高進度稱重系統、土壤三參數及土壤水勢測量系統等，研究地下水位變化與濕地土壤蒸散、滲漏、降雨及溶質運移之間的動態關系，分析濕地土壤中水通量、溶質通量、氣體通量及持水特性與地下水位變化的相互作用。適用于研究三角洲、河灘及洪泛平原、泥炭地、高山濕地等地下水位較淺的土壤類型。
本系統由點將科技自住設計研發，利用特制的分層不銹鋼土柱，采取精確的水位控制系統，以及高精度的稱重系統，實現模擬地下水位的控制，模擬出真實的野外條件。在實驗室條件下，蒸滲儀被安裝在遠離實際濕地的實驗場（如研究所院內等），通過實時監測原位濕地的地下水位，在線調控蒸滲儀內的水位，使其始終與原位濕地水位保持一致。當目標水位（原位水位）與蒸滲儀內的水位差值超過設定閾值時，地下水位模擬控制系統會自動啟動調節機制，確保蒸滲儀水位與原位濕地水位動態同步。
系統可配備土壤三參數傳感器及土壤水勢張力計等，可長期監測土壤多參數的變化，為研究人員提供精確的土壤變化的參數。
系統特點：
完整的土壤蒸滲系統，適合農業生產、科研和水利測量等用途；
測量精度高，無須人工參與；
耐用、無污染的材質，減少由于材質生銹、結構腐蝕帶來的數據測量誤差；
模擬控制地下水位平衡；
自動排水系統；
整套設備經濟性好，可以實現成組配置，減小實驗誤差；
技術參數：
數據采集器 | |
模擬通道 | 8個單端輸入，可單獨配置，用于電壓測量 |
脈沖通道 | 4個 |
電壓激勵終端 | 3個 |
開關12V | 12個 |
SDI-12 | 8個 |
RS485/ RS232 | 4個 |
模擬電壓精確度 | 12 位分辨率，量程為 5000mV，輸入阻抗為50KΩ，基本分辨率為 1.47mV，精度為±（0.1%讀數+2 位分辨率)(-20℃-40℃) |
供電 | 使用外接電池時：11-24V供電 |
通訊協議 | Modbus，RS485/RS232，SDI-12和其他 |
內部存儲 | 32M，可以存儲64384條數據，1小時存儲一條數據能存儲7.3年 |
功耗 | 休眠：0.24mA，空閑：4.6mA，測量：12mA(不含傳感器)，網絡發送：平均40mA |
移動傳輸 | 支持，內置SIM卡，支持LTE CAT1 |
云平臺 | 支持，云端數據免費存儲，云端數據計算，云端歷史曲線顯示，提供API數據服務，提供私有化平臺數據對接（數據直發私有平臺） |
GPS | 內置高精度GPS |
內置傳感器 | 內置高精度大氣壓力傳感器，內置主板溫度監測 |
尺寸 | 350mm×250mm×120mm |
重量 | 4.5kg |
工作溫度 | -20℃到+70℃（可定制-40℃） |
防護等級 | IP65 |
蒸滲桶 | |
材質 | 內桶SUS304不銹鋼；外桶PP高聚合物 |
尺寸（可定制） | 直徑φ300mm 高度900mm |
下滲水口徑 | Φ12mm |
稱重變送器 | |
供電 | 24V |
內部分辨率 | 1/1000000 |
AD采樣速率 | 50；60；100；120；200；240；400；480；800；960 |
輸入靈敏度 | 0.1uV/d |
激勵電壓 | 5V 200mA |
輸出 | RS485/232、電壓、電流 |
顯示 | 6位數顯 |
稱重傳感器 | |
稱重方式 | 單點或三點 |
額定量程 | 0-1500KG（根據土柱桶尺寸選擇） |
產品材質 | 合金鋁/不銹鋼 |
靈敏度 | 2.0±0.002mv/v |
分辨率 | 1g |
精度 | 2g |
精度等級 | C3 |
安全過載 | 150%( % of R.C.) |
線纜類型 | 六線制 |
溫度補償 | -10 to +40℃ |
下滲水傳感器 | |
傳感器類型 | 翻斗與磁簧開關 |
輸出 | 開關信號 |
分辨率 | 4.28ml |
排水系統 | |
地下水位監測 | 0-1m |
無刷隔膜泵 | 1.8L/min |
補水系統 | |
補水桶 | 25L |
補水管路 | 桶底均勻分布 |
量程 | 0-50KG |
分辨率 | 1g |
補水方式 | 系統預設自動控制 |
土壤傳感器 | |
土壤三參數 | 100mm、300mm、500mm三層 |
測量范圍 | 水分：0.88-81.88%；溫度：-40-80℃；電導率：0-23000us/cm |
防護等級 | IP68 |
三角支架 | |
整體高度 | 2米 |
材質 | SUS304不銹鋼 |
安裝桿外徑 | 42mm |
供電系統 | |
太陽能板 | 12V60W |
蓄電池 | 12V65AH（含配套地埋箱） |
數據傳輸 | |
云平臺 | 3年免費 |
