BIOTRACK動物跟蹤系統具有跟蹤數量多，動物種類多（包括水生，陸生，鳥類等），使用壽命長，防水設計，質優價廉等特點。整個系統由SIKA接收器，發射器，天線等構成，簡單易用，方便野外操作，并且天線可拆卸，柔軟版天線可折疊，方便攜帶等。是野外生態學家研究動物生態的理想工具。
配置：
整個配置包括：接收器，發射器，天線。

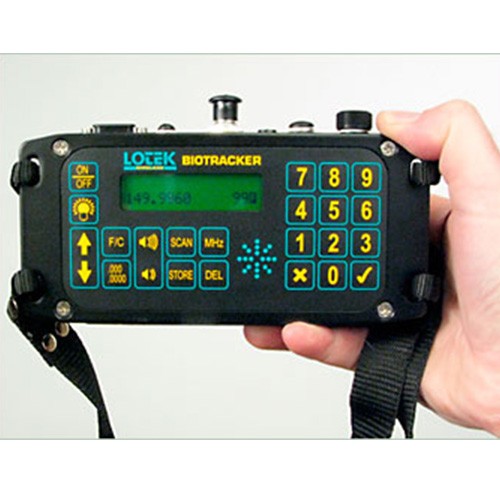

1、SIKA無線追蹤接收器
SIKA無線追蹤接收器可以覆蓋從138MHz-174MHz的波段，設計緊湊、美觀，且有存儲功能、頻率掃描、防水設計（IP65），可以外部電源供電，10-15V，方便在交通工具上使用，如汽車。
接收器技術參數：
頻率波段 | 138.000MHz-173.999MHz，4MHz，8MHz或30MHz波段可選擇 |
頻率穩定性 | <1KHz |
靈敏度 | -150dBm（min, 可分辨信號） |
增益控制 | 90dB |
掃描時間 | 1-999秒 |
增益方式 | 模擬和數字增益 |
信號顯示 | 條形圖或數字顯示信號強度 |
存儲功能 | 可編程的存儲功能（256通道） |
輸出方式 | RS232輸出控制 |
重量 | 800g |
規格 | 150mm×85mm×55mm |
外部電源 | 10-15V |
電池 | 28小時（可充電電池），26小時（4AA電池） |
防水設計 | IP65 |
2、發射器技術參數
按照發射方式和電池,可分為四種,分別是TW-3,TW-5和TW-4,PIP.
發射器密封在防水外罩內，內部有電子回路用來發射無線電信號的裝置，整合在無線標簽內，內部有紐扣電池供電，并配置天線，然后用樹脂將其密封。
TW-3、TW-5發射器（鋰紐扣電池）
頻率波段 | 138-230MHz |
頻道間隔 | 名義上10KHz，或用戶指定 |
校正誤差 | <±5KHz（名義上），<1KHz（特殊定制） |
溫度誤差 | <±10ppm（約±1.5KHz）超過溫度和電壓范圍時 |
年漂移 | <±3ppm/year（約0.5KHz每年） |
極端溫度 | -20℃…-50℃（引起頻率誤差） |
工作溫度 | -40℃…60℃ |
極端電壓 | 2.7V-3.7V |
天線類型 | 鞭狀或環狀（根據應用情況） |
電源消耗 | 1mW所要的頻率，<250nW其他頻率 |
適合的電池 | 鋰錳電池（3V）；鋰亞硫酰氯電池（3.5V）（推薦）；氧化銀電池（2個，3V），或其他電池 |
重量 | 1.5-1.8g |
規格 | 15×11×10mm，20×11×3mm |
脈沖參數 | 脈沖率：20-120脈沖/分鐘 間隔時間：3-0.5秒 脈沖時間：5-50ms 電池：典型3.7mA（后臺2-3μA） |
TW-4發射器（氧化銀紐扣電池）
頻率波段 | 138-230MHz |
頻道間隔 | 名義上10KHz，或用戶指定 |
校正誤差 | <±5KHz（名義上），<1KHz（特殊定制） |
溫度誤差 | <±10ppm（約±1.5KHz）超過溫度和電壓范圍時 |
年漂移 | <±3ppm/year（約0.5KHz每年） |
極端溫度 | -20℃…-50℃（引起頻率誤差） |
工作溫度 | -40℃…60℃ |
極端電壓 | 0.9V-1.6V |
天線類型 | 鞭狀或環狀（根據應用情況） |
電源消耗 | 0.5mW所要的頻率； <4nW（41-68MHz, 87.5-118MHz, 162-230MHz, 470-862MHz）； <250nW（其他頻率） |
適合的電池 | 氧化銀電池（2個，3V）或其他電池 |
重量 | 0.6-0.8g |
規格 | 10×8×6mm |
脈沖參數 | 脈沖率：20-120脈沖/分鐘 間隔時間：3-0.5秒 脈沖時間：5-50ms 電池：典型2mA（后臺2-3μA） |
PIP發射器（氧化銀紐扣電池）
頻率波段 | 138.200-173.99MHz |
頻道間隔 | 名義上10KHz，或用戶指定 |
校正誤差 | <±5KHz（名義上），<1KHz（特殊定制） |
溫度誤差 | <±10ppm（約±1.5KHz）超過溫度和電壓范圍時 |
年漂移 | <±3ppm/year（約0.5KHz每年） |
極端溫度 | -20℃…-50℃（引起頻率誤差） |
工作溫度 | -40℃…60℃ |
極端電壓 | 0.9V-1.6V |
天線類型 | 鞭狀或環狀（根據應用情況） |
電源消耗 | 0.5mW所要的頻率； <4nW（41-68MHz, 87.5-118MHz, 162-230MHz, 470-862MHz）； <250nW（其他頻率） |
適合的電池 | 氧化銀電池（1.5V），不是所有電池都適用于此發射器 |
重量 | 0.4g |
規格 | 7×7×4mm |
脈沖參數 | 脈沖率：20-120脈沖/分鐘，步進10脈沖/分鐘 脈沖時間：5-50ms 耗電：典型2mA（后臺2-3μA） |
TW-3和TW-5，TW-4，PIP型發射器按發射方式不同，均有以下類型：
背包式 | 主要用于鳥類，改良型可用于哺乳動物，魚類，爬行動物，兩棲動物，無脊椎動物 |
| 尾部式 | 用于鳥類，鳥類換毛時，發射器有可能掉 |
|
項鏈式 | 用于獵禽 |
| 附腿式 | 其他方法不適用時，可用附腿式，腿長的猛禽可用 |
|
標準植入式 | 用于魚類，爬行動物和兩棲動物 |
| 管式植入式 | 主要用于魚類 |
|
項圈-纜繩式 | 質輕，安裝快速，用于小型哺乳動物 |
| 項圈-黃銅式 | 防止動物破壞 |
|
項圈-尼龍式 | 防止動物破壞，適用于中型和大型哺乳動物 |
| 項圈-皮革式 | 較重，適用于大型哺乳動物 |
|
項圈-Biothane式 | 可用于中型和大型哺乳動物 |
|
3、Yagi天線（包括剛性版和柔軟版）技術參數
Yagi天線是專為跟蹤設計的，輕便，堅固，耐用。有兩款Yagi天線，剛性版和柔軟版，剛性版可以拆卸，便于運輸安裝；柔軟版可以折疊起來，用時，可以展開為天線狀態。Yagi天線通過內部線圈誘導耦合，來匹配無線跟蹤接收器的輸入阻抗50歐姆的標準。這樣避免了笨重的外部設備。
重量 | （173MHz）：800g |
頻率 | 138-230MHz |
帶寬 | ±2MHz |
增益 | 6dB |
波束寬度 | （3dB）：80° |
Back-to-front比率 | 18dB |
阻抗 | 50歐姆 |
接口類型 | BNC |
可替換長度 | 1.5m |
Yagi天線 極坐標圖
產地：英國
